透(クリアー)フォーム納入実績
-
【透明型枠】トンネルインバート部への採用事例
インバート部は、アバタやジャンカなどの不具合が発生しやすい箇所ですが、クリアーフォームはコンクリート打設状況を目視で確認できるため、こうした施工不良を未然に防ぎ、高品質なコンクリート仕上がりを実現します。また、本製品は複数回の転用が可能で、使用中にアクリル板が破損した場合でも面板のみを張り替えて再使用できる構造となっており、経済性にも優れております。技術提案資料や現場への導入に際し、ぜひご検討ください。
-

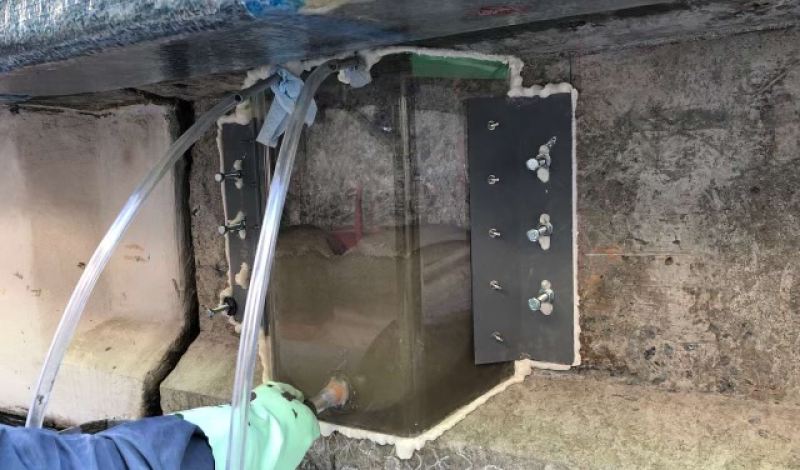

【透明型枠】補修・保全への活用事例
【納入：R7年2月 現場：大阪府】
橋梁補修への透明型枠クリアーフォーム使用事例です。一枚板のアクリル加工とアングル部材含めて特注加工を行い逆打ち充填の打設管理に使用していただきました。建設後50年を経過した橋梁の割合は今後10年以内に55％にまで急増する見込みです。このような背景の中、透明型枠クリアーフォームは現場打設の型枠としてだけでなく、PC橋梁の定着部のグラウト・モルタル処理の型枠といった用途にもご採用いただいております。多くのお客様からのご要望にお応えする中で、日々進化を続けています。 -

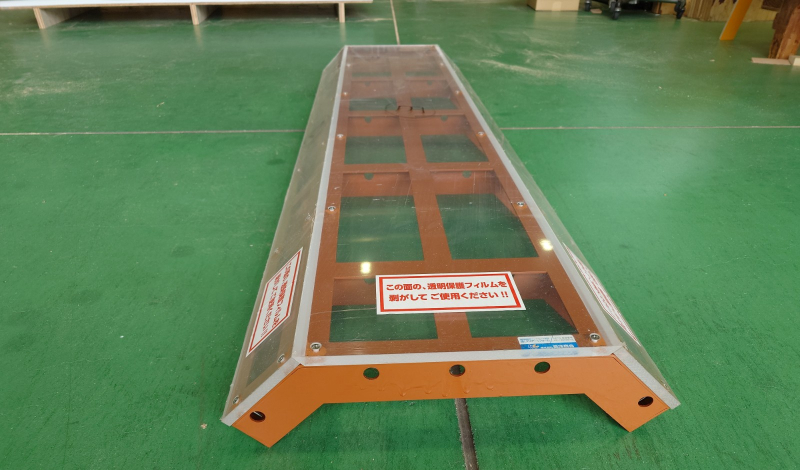

【透明型枠】鋼製フレームへの対応事例
透明型枠クリアーフォームは、鋼製型枠にも対応しており、多様な形状に対応が可能です。転用も可能であり、アクリル板のみを交換することでコスト削減にもつながります。多様な躯体への対応と再利用性に優れたNETIS技術として、公共工事の施工品質向上に貢献します。
-

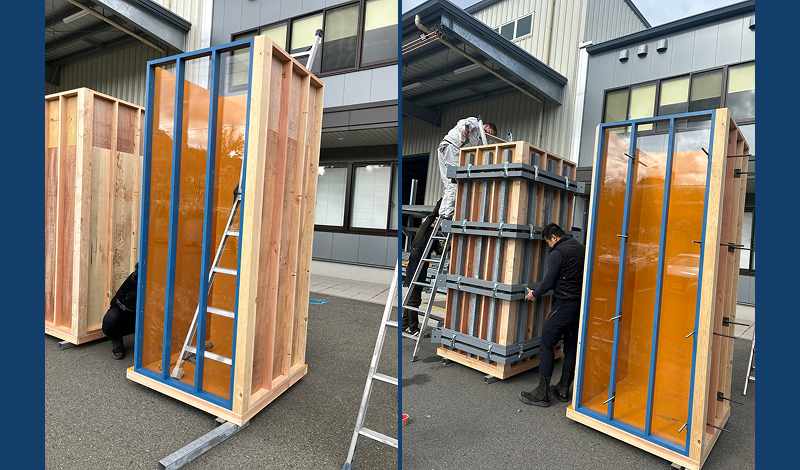

【クリアーフォーム型枠】モックアップ事例
現場での施工に限らず、試験打設用のモックアップなど多岐にわたる用途にご活用しています。こちらは住宅開発の一環として、ご活用をいただいた事例です。また、型枠に対応する高剛性の鋼管の組み立てにつきましても、構造計算に基づきご用意が可能です。型枠とあわせて一括でのご提供が可能ですので、ぜひご相談ください。
透明樹脂製コンクリート型枠『透(クリアー)フォーム』の
使用に最適な現場
透(クリアー)フォームは、土木構造物から大型建築施設まで幅広い分野で導入されています。
透明樹脂を面板に使用しているため目視点検も簡単。安全性や品質が厳しく求められる現場での部分使用にもぴったりです。
- 土木
- ・橋脚下部・上部工
- ・トンネル工事（インバート、バラセントル等）
- ・ワーゲン上部工
- ・原発・発電施設
- ・護岸、港湾工事
- ・耐震・巻き立て工事
- 建築
- ・建築丸柱
- ・港湾設備
- ・公営住宅
- ・庁舎・体育館等の公共建築工事
- ・コンクリート品質が
求められる公共建築全般
※転用回数や作業性向上による導入コストシミュレーションもおこないます。

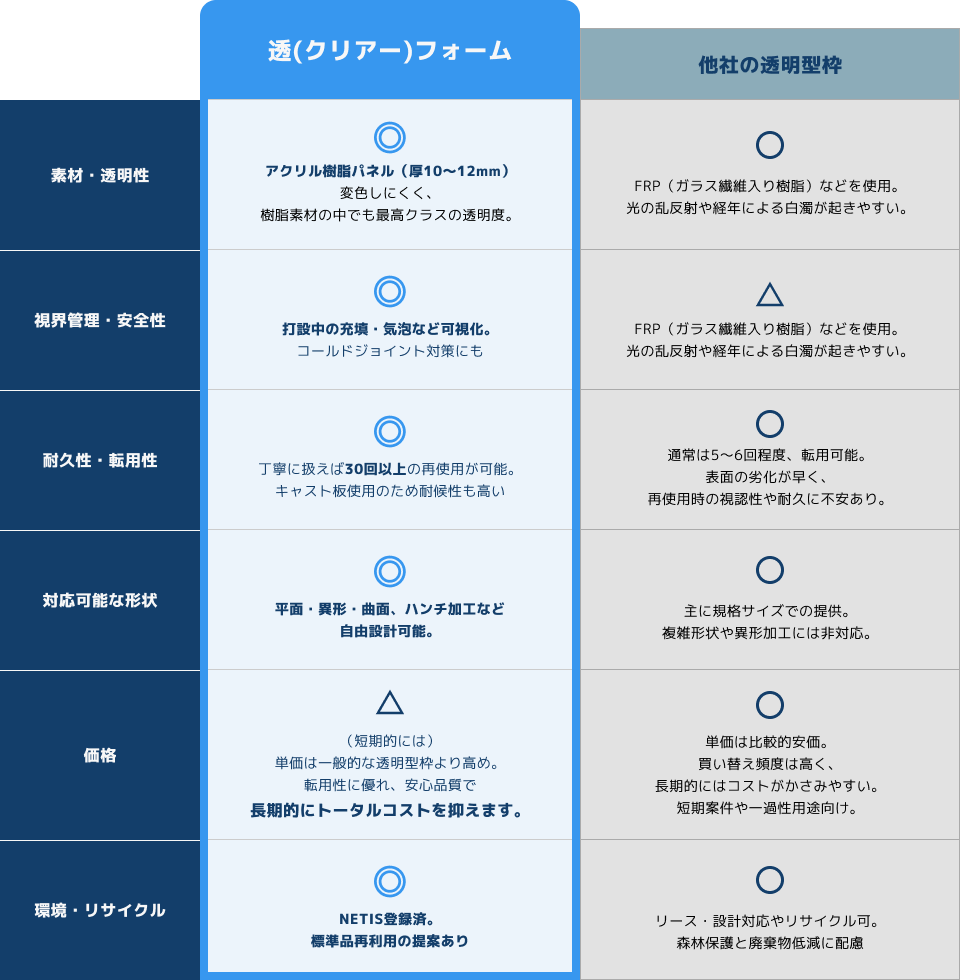

透(クリアー)フォームと
一般的な透明型枠の違い
安心のNETIS登録、
公共工事の入札加点も
公共工事や大型案件での採用多数。
透(クリアー)フォームは、NETIS登録製品（KK‑190028VE）として、国土交通省をはじめとする公共案件で多数採用されています。
信頼性が評価指標となる入札においても加点対象となり、競争力を一層強化！
-

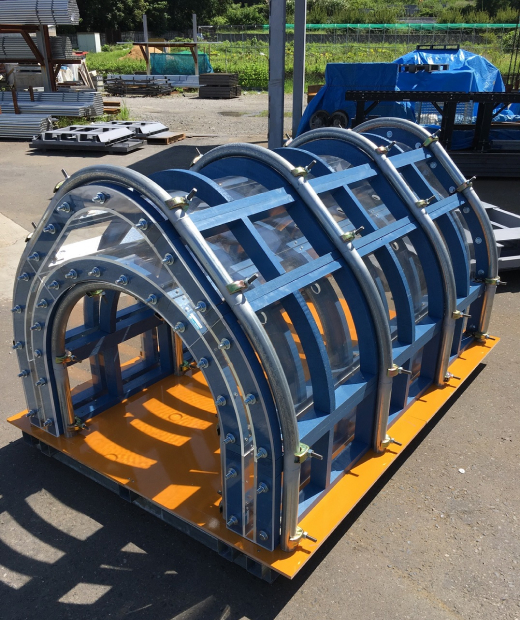

- トンネル試験用透明型枠
-

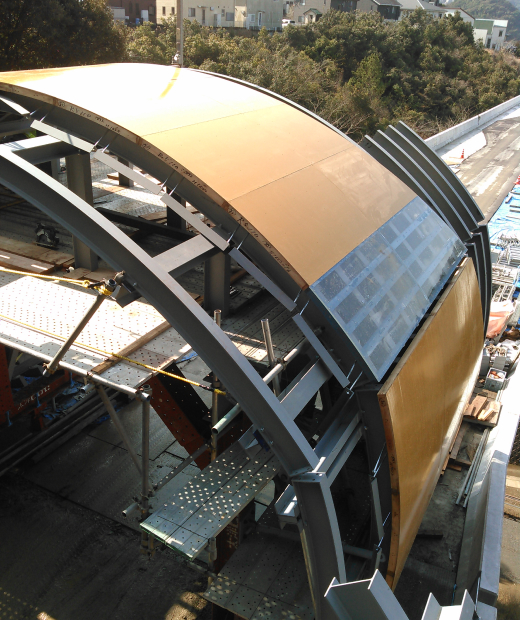

- トンネルバラセントル
-

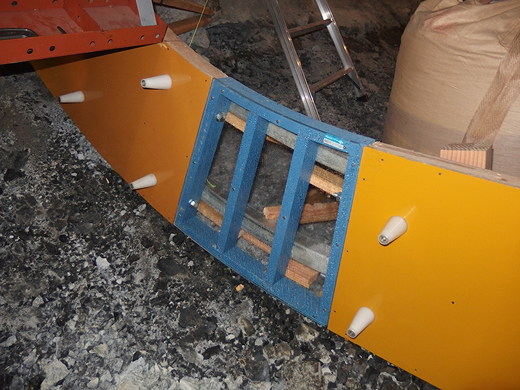

- トンネルインバート
-

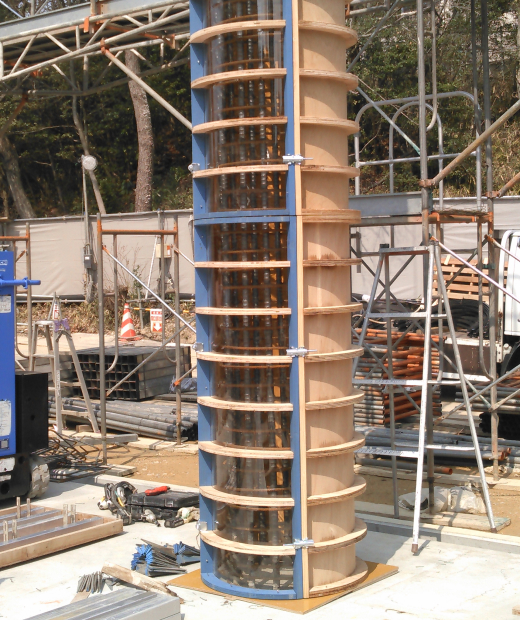

- 建築丸柱
-

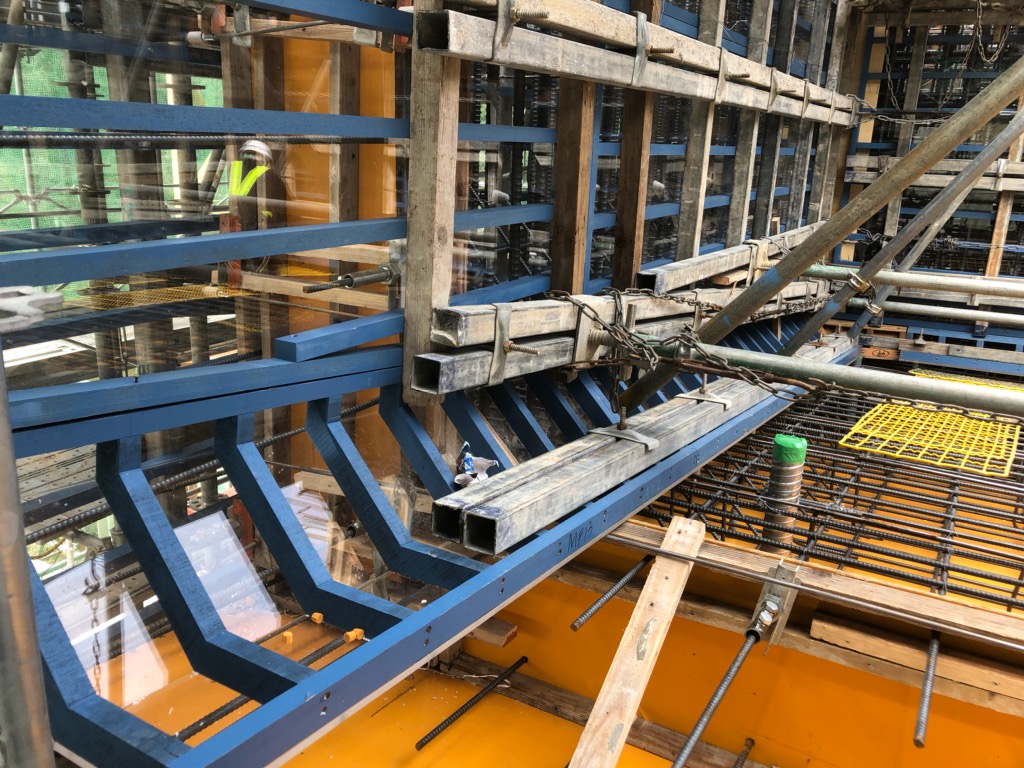

- ワーゲン上部工
高透明で施工ミスを防止、
施工品質も◎
高透明アクリル板を採用。鉄筋配置や打設状況をひと目で確認。
-

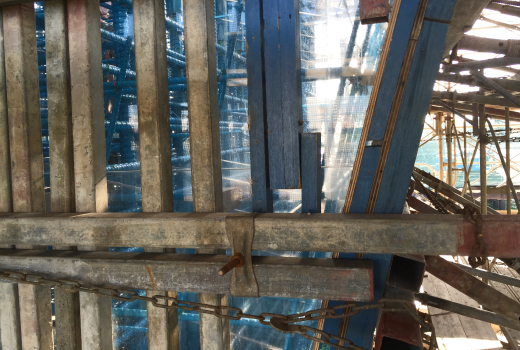

業界最高レベルの透明度
非変性メタクリル樹脂キャスト板を採用し、抜群の透明度を実現しています。
-

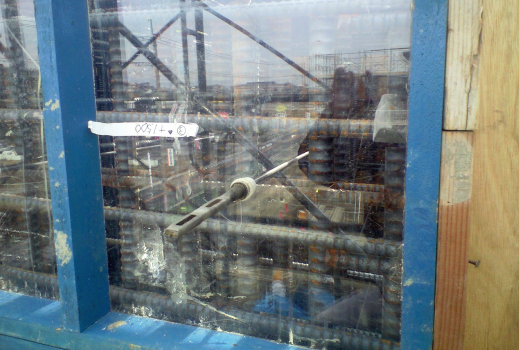

施工中の状況を即座に確認
型枠越しに鉄筋や充填状況を視認でき、初期欠陥や施工ミスの早期発見、コールドジョイント防止に効果的です。
-

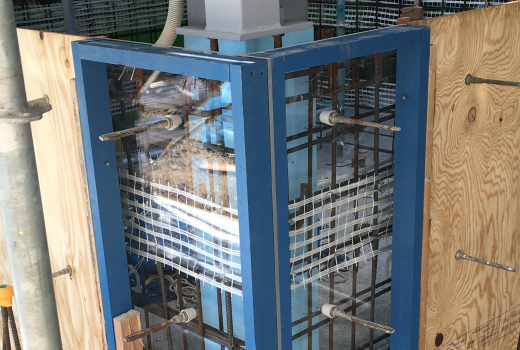

安全性を高める光の確保
現場内部まで光が届くため、作業環境が明るくなり安全性の向上に寄与します
高耐久で長寿命、
賢くコストを最適化
一般型枠の約6倍の転用実績アリ。初期投資で長く使える信頼品質。
-
透明度を維持し
繰り返し使用可能丁寧に扱えば、透明感を保ったまま長期にわたり繰り返しご使用いただけます。
-
耐候性・光沢保持に優れた表面塗装
木製フレームに二液性ポリウレタン樹脂塗装を施しており、傷が付きにくく、光沢を長期間維持します。
-
長期使用でコスト削減
耐久性に優れているため長くご利用いただけ、トータルコストの削減に繋がります。
-
「安く買う」より
「長く使う」選択短期的な価格ではなく、長期使用を見据えた選択が、品質確保とコストカットに結びつきます。

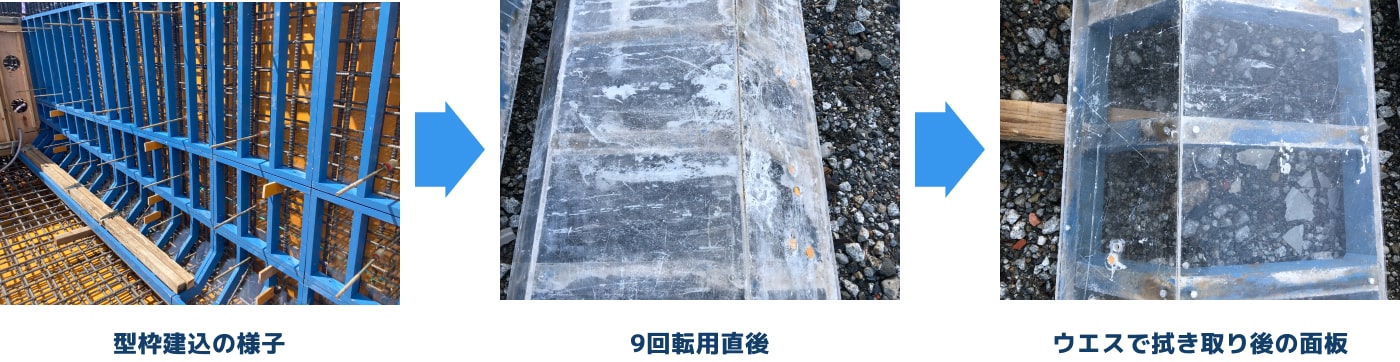

制作事例
R形状・ハンチなど
特殊形状も、
強度設計
込みで対応
自由設計＆構造対応で複雑な現場条件でもフィット。
ご相談に合わせて最適化。
R形状・ハンチ・異形・メタル枠など、一般的に対応が難しい特殊形状にも設計段階から対応可能です。 強度計算を含めた型枠計画などもご相談ください。現場ごとの最適解を提案いたします。
特殊形状にも対応可能
-

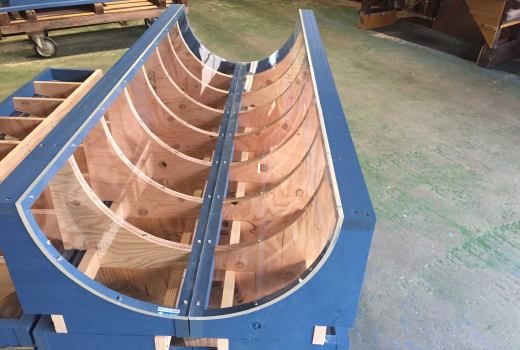

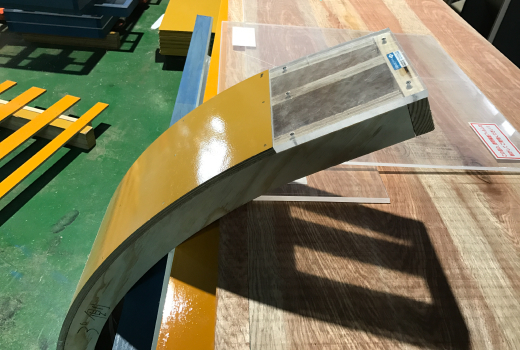

- アール加工
-

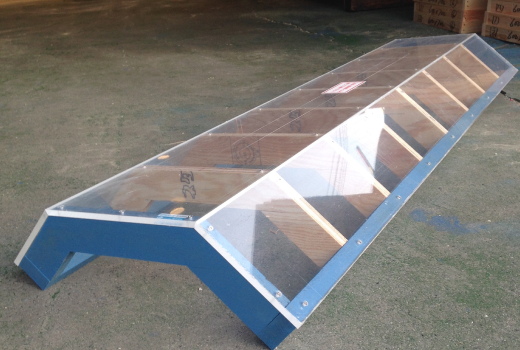

- ハンチ加工
-

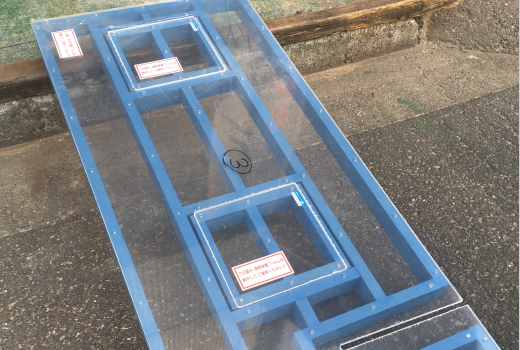

- 打設口加工
-
- メタルクリアフォーム
計画から施工後まで、
型枠メーカーならではの対応力
販売だけで終わらず、技術提案から現場フォローまで一貫サポート。
-
導入後も安心のサポート体制
初回施工指導から組立・撤去、さらにメンテナンスや補修対応まで幅広くサポートします。
-
過去3,500件以上の実績とノウハウ
豊富な実績と40年以上の型枠加工ノウハウを活かしています。
-
販売だけでなく技術提案も
材料単体の販売にとどまらず、複雑形状の型枠計画や使用箇所ごとの仕様提案までお任せください。
制作事例
-

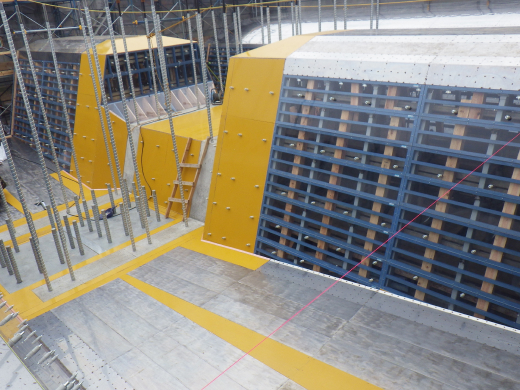

橋脚上部工全面施工
-

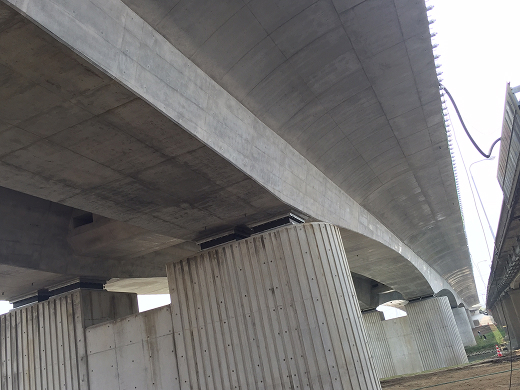

橋脚上部工仕上がり

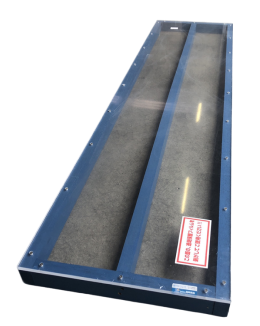

- 透過型アクリル型枠
『透(クリアー)フォーム』仕様 - ●面板：t-10～12㎜
●フレーム材：木製ラワン材（ウレタン樹脂塗装仕上げ） - ※厚みは30㎜まで対応可。その都度ご相談ください。
-
［面板素材］非変性メタクリル樹脂キャスト板（アクリル樹脂）
［転用］最大30回（※実績ベース）
［寸法・重量（板厚10mm＋フレーム）］
- 900mm×1800mm 数量：1.62㎡／重量：35.7kg
- 600mm×1800mm 数量：1.08㎡／重量：23.8kg
- 450mm×1800mm 数量：0.81㎡／重量：17.9kg
- 300mm×1800mm 数量：0.54㎡／重量：11.9kg
［取付］木製フレームで軽量・加工性に優れ、フレーム厚み・高さの調整が可能。鋼製フレーム対応も可。
- ●面板には透明性・耐久性・耐候性に優れた非変性アクリルキャスト板を採用
-
高透明で傷つきにくく、打設状況や鉄筋配置の視認性を確保。型枠材として成形性・機械強度も◎。
木製フレーム表面の光沢性・耐候性を高める二液性ポリウレタン塗装仕上げ。
『透(クリアー)フォーム』を
設計・加工し、
現場に最適なかたちで
出荷します！
一貫してご相談いただくことで 型枠加工・調整工数を
大幅に削減可能
（現場に合わせた形状・寸法・強度設計で設計調整・
組立て・施工指導まで対応）
熟練技術で高精度に対応。
現場での施工品質・寸法精度の向上に貢献します。
